Lemes de Vento: Tipos, Sistemas e Guia de Seleção
Tecnologia, Classificação e Análise de Desempenho na Navegação Oceânica
Índice
Capítulo 1: Filosofia e Fundamentos dos Lemes de Vento
A navegação oceânica, especialmente quando realizada em solitário ou com tripulação reduzida, depende criticamente da capacidade de manter um rumo estável sem a intervenção física exaustiva e contínua do timoneiro. John Letcher, em seu tratado fundamental, define o governo automático não como uma mera comodidade técnica ou um luxo para a navegação de cruzeiro, mas como um elemento essencial de sobrevivência, autonomia e liberdade no mar. Para um navegador solitário, o governo do barco pode consumir até 16 horas por dia. Um leme de vento devolve esse tempo vital, permitindo que o navegador descanse em uma cama quente, se alimente adequadamente e mantenha uma vigia mais eficaz, transformando o que, de outra forma, seria uma prova de resistência agonizante em uma travessia mais controlada e gerenciável.
Em termos operacionais, um leme de vento é um "tripulante adicional" de nível especialista: um timoneiro que não come, não dorme, não consome energia elétrica das baterias e que, ao contrário dos seres humanos, não reclama nas condições meteorológicas mais adversas. Enquanto os barcos a motor dependem comumente de pilotos automáticos eletrônicos, o governo automático está estreitamente associado à vela, refletindo a percepção do navegador de que a embarcação é uma entidade viva capaz de encontrar seu próprio caminho. Um leme de vento reforça essa conexão, atuando como um servo incansável que mantém o barco em harmonia com as forças da natureza, permitindo que a embarcação pareça quase viva e consciente de seu rumo, mesmo em mar agitado.
1.1. Preservação da Integridade da Tripulação
Além de sua precisão mecânica, o leme de vento cumpre uma função de segurança fundamental: ajuda a preservar a integridade física e mental da tripulação ao reduzir a necessidade de exposição constante aos elementos. A fadiga é um fator contribuinte importante em muitos acidentes em alto-mar. Ao delegar a tarefa de governar a um sistema mecânico que "não se importa de ficar fora com mau tempo", a fadiga humana e o desgaste físico são significativamente reduzidos. Isso permite que o navegador permaneça em um ambiente protegido, seco e quente dentro da cabine, ajudando a conservar o calor corporal e a manter o estado de alerta mental necessário para uma tomada de decisão acertada.
Do ponto de vista prático da segurança, os benefícios são consideráveis. Um membro da tripulação que não precisa lutar fisicamente contra o leme ou a cana durante horas sob a chuva ou os borrifos é mais capaz de dedicar sua energia à vigia estratégica: monitoramento do radar, estudo dos padrões meteorológicos e antecipação de perigos potenciais. A redução da exposição a condições ambientais adversas ajuda a prevenir a hipotermia e o esgotamento, ambos fatores que podem contribuir para erros críticos de navegação. Nesse sentido, o leme de vento atua como um escudo de segurança passivo, permitindo que a tripulação permaneça protegida em vez de estar continuamente exposta na popa em condições de mar grosso.
1.2. O Equilíbrio como Princípio de Segurança
O princípio orientador fundamental é a navegação equilibrada. Um sistema de governo automático bem-sucedido não se baseia na força bruta, mas na harmonia entre as forças aerodinâmicas geradas pelas velas e as forças hidrodinâmicas que atuam sobre o casco. Um barco corretamente regulado requer uma força corretora mínima para manter seu rumo; o leme de vento pode então responder eficazmente às perturbações causadas pelas ondas e pelas mudanças na pressão do vento. Como demonstram as lições da Golden Globe Race (GGR), quando um leme de vento falha, as consequências podem ser graves: o navegador é forçado a governar manualmente em condições exigentes, o que pode levar rapidamente ao esgotamento e aumentar significativamente o risco de perder o controle da embarcação.
É vital compreender que um leme de vento também é um mestre da arte náutica: se o sistema luta excessivamente, é frequentemente um sinal claro de que o veleiro está mal equilibrado. Ao ajustar a regulagem das velas para reduzir a pressão excessiva no leme e a guinada ao vento, o navegador melhora não apenas o desempenho na manutenção do rumo, mas também a integridade mecânica e estrutural do sistema de governo. Um equilíbrio adequado permite, portanto, uma navegação oceânica de longo prazo mais eficiente, sustentável e segura.
Capítulo 2: Classificação Técnica dos Sistemas de Lemes de Vento
Ao contrário dos pilotos automáticos eletrônicos, que normalmente dependem de sensores como uma bússola magnética, GPS ou outros instrumentos eletrônicos, os sistemas mecânicos de governo automático operam sem energia elétrica e são classificados principalmente segundo seu método de acionamento e a superfície de governo que utilizam para controlar o barco. A seguinte classificação descreve os três principais princípios operacionais representados pelos sistemas mecânicos de lemes de vento mais utilizados atualmente. Embora outros desenhos e variações tenham existido ao longo da história dos lemes de vento, estes três princípios abrangem os sistemas mais amplamente encontrados na navegação oceânica moderna.
2.1. Sistemas de Pêndulo Servo
Estes estão entre os sistemas mecânicos de leme de vento mais potentes e utilizados atualmente. Utilizam uma pá submersa, conhecida como remo pêndulo, que gira em torno de seu eixo vertical em resposta ao movimento do cata-vento. À medida que a pá do pêndulo é desviada da direção do fluxo de água, a força hidrodinâmica resultante gera uma alavancagem substancial, fazendo com que o remo pêndulo oscile para um lado. Este movimento é transmitido através de cabos ao sistema de governo principal do barco, operando seja a cana ou o leme de roda e, consequentemente, o leme principal.
A característica-chave de um sistema de pêndulo servo é que a pá do pêndulo em si normalmente não governa o barco diretamente. Em vez disso, atua como um mecanismo servo, utilizando a energia da água que flui ao redor do barco em movimento para gerar a força necessária para controlar o leme principal. Este princípio proporciona uma considerável potência de governo, exigindo apenas uma entrada relativamente pequena do leme de vento.

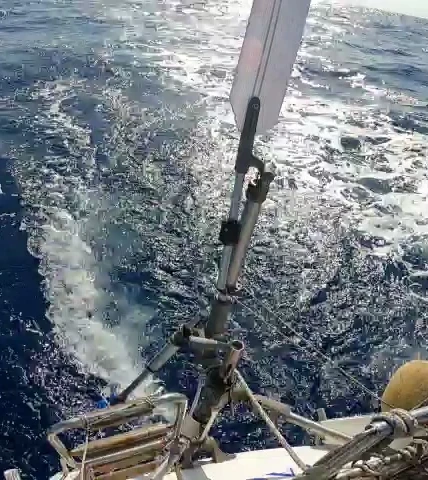

2.2. Sistemas de Leme Auxiliar
Os sistemas de leme auxiliar proporcionam um alto grau de independência do sistema de governo primário do barco. Incorporam uma pá de leme separada que é controlada mecanicamente pelo leme de vento e não depende do leme principal do barco para manter o rumo desejado. O leme principal normalmente é travado em uma posição neutra ou adequadamente regulada, enquanto o leme auxiliar assume a responsabilidade de governar a embarcação.
Uma das principais vantagens desta configuração é a independência de governo e redundância. Como o leme de vento opera seu próprio leme, o sistema pode continuar governando o barco mesmo se o sistema de governo principal estiver danificado ou indisponível. Dependendo do desenho, o leme auxiliar também pode servir como solução de governo de emergência, tornando esta configuração particularmente atrativa para a navegação de longa distância e oceânica.
2.3. Sistemas de Trim Tab (Servo-Tab)
Os sistemas de trim tab, também conhecidos como sistemas servo-tab, utilizam uma pequena superfície de controle ou aleta montada na borda de fuga de um leme, seja o leme principal do barco ou, em alguns desenhos, um leme auxiliar. O leme de vento move o trim tab em vez de mover diretamente o leme principal. A força hidrodinâmica gerada pela aleta provoca então o movimento do leme maior, produzindo a ação de governo necessária para manter o rumo do barco.
A principal vantagem deste princípio é sua capacidade de amplificar a força relativamente pequena gerada pelo leme de vento em uma força de governo muito maior através da ação hidrodinâmica. Este tipo de sistema tem uma longa história na navegação oceânica e foi utilizado por alguns dos lendários navegadores da idade de ouro da navegação em alto-mar, incluindo Bernard Moitessier.
Capítulo 3: Análise Detalhada por Marca e Modelo
O mercado atual oferece uma diversidade de soluções de engenharia, cada uma desenvolvida para diferentes tipos de embarcações, deslocamentos e configurações de governo.
South Atlantic: Versatilidade e Segmentação
A South Atlantic se distingue por oferecer soluções específicas para diferentes deslocamentos e configurações de barcos:
- Gama de Pêndulo Servo:
- S 301: Projetado para barcos de até 3 toneladas. É amplamente utilizado em embarcações leves, incluindo barcos da classe Globe 5.80, devido à sua leveza e resposta rápida.
- S 440: Desenvolvido para embarcações de até 10 toneladas, sendo adequado para uma ampla variedade de veleiros de cruzeiro e navegação oceânica.
- S 470: Um modelo de pêndulo servo robusto, desenvolvido para embarcações de maior porte e deslocamento de até 20 toneladas.
- Gama de Leme Auxiliar / Emergência:
- S 500: Sistema de leme auxiliar servoassistido para embarcações de até 10 toneladas, integrando também capacidade de governo de emergência.
- S 600: Desenvolvido para grandes veleiros de cruzeiro e navegação oceânica, com capacidade para embarcações de até 20 toneladas.
- HF 450: Sistema especializado para embarcações de até 14 toneladas.
Windpilot
A empresa alemã fundada por Peter Förthmann desenvolveu sistemas eficientes, bem projetados e estruturalmente consolidados:
- Pacific / Pacific Light: Sistemas de pêndulo servo. Seu desenho permite um amplo arco de movimento, reduzindo o risco de impactos contra batentes rígidos em caso de escoradas.
- Pacific Plus: Sistema de leme auxiliar servoassistido que utiliza um mecanismo de pêndulo servo para acionar sua própria pá de leme independente. É particularmente adequado para barcos equipados com direção hidráulica.
Hydrovane
O Hydrovane é um sistema de leme auxiliar bem conhecido. Não utiliza o efeito servo hidrodinâmico de uma pá de pêndulo; em vez disso, baseia-se na força aerodinâmica gerada por um cata-vento de grandes dimensões para controlar diretamente seu leme auxiliar independente.
Assim como o Windpilot Pacific Plus e os sistemas South Atlantic S 500 e S 600, o Hydrovane também pode desempenhar uma função de governo de emergência. Essa capacidade é valorizada como uma forma de redundância essencial, permitindo que a embarcação continue navegando mesmo após a perda ou falha do sistema de governo principal.
Capítulo 4: O Funcionamento da Amplificação Servomecânica
O desafio técnico fundamental de um leme de vento é que o sinal gerado pelo próprio cata-vento — a força aerodinâmica ou o torque produzido por sua pá — geralmente é insuficiente para mover diretamente um leme principal quando o barco está submetido a uma carga significativa. A solução é a amplificação mecânica: um pequeno movimento do cata-vento deve ser transformado em uma força de governo muito maior.
Em um sistema de pêndulo servo, o cata-vento precisa apenas desviar a pá do pêndulo alguns poucos graus. Uma vez que a pá está posicionada em um ângulo em relação ao fluxo de água, o movimento do barco através da água gera uma força hidrodinâmica substancial sobre ela. Essa força faz oscilar o remo pêndulo e é então transmitida mecanicamente ao leme principal do barco através de cabos conectados à cana ou à roda. A velocidade de avanço do barco proporciona, portanto, a energia necessária para o efeito servo, permitindo que uma entrada aerodinâmica relativamente pequena controle uma carga de governo muito maior.
Em sistemas de leme auxiliar como o Hydrovane, o cata-vento atua diretamente sobre o leme auxiliar independente. A força de governo é gerada principalmente pela força aerodinâmica que atua sobre a superfície relativamente grande do cata-vento, sendo transmitida mecanicamente ao leme auxiliar. Como não existe um mecanismo servo hidrodinâmico separado para amplificar a entrada, a força de governo disponível depende mais diretamente da força aerodinâmica gerada pelo cata-vento e, portanto, das condições de vento aparente.
Outros sistemas de leme auxiliar, como o Windpilot Pacific Plus e os sistemas South Atlantic S 500 e S 600, combinam um leme auxiliar independente com um mecanismo servoassistido. Nesses sistemas, o cata-vento fornece o sinal de governo, enquanto o mecanismo servo utiliza as forças hidrodinâmicas geradas pelo movimento do barco através da água para amplificar esse sinal e aumentar o torque de governo disponível no leme auxiliar. Essa amplificação mecânica permite que o sistema responda eficazmente sem depender unicamente da força aerodinâmica gerada pelo cata-vento, proporcionando maior autoridade de governo em uma ampla gama de condições de navegação.
Capítulo 5: Benefícios e Vantagens Operacionais
| . | Característica | Vantagem dos Lemes de Vento |
|---|---|---|
|
Consumo Elétrico | 0 Ampères. Permite destinar energia para Starlink, dessalinizadoras, refrigeração e outros equipamentos de bordo. |
| Redundância | Alguns sistemas de leme auxiliar também podem atuar como lemes de emergência, como determinados modelos da South Atlantic, Windpilot e Hydrovane. | |
| Silêncio | Elimina o zumbido constante dos motores elétricos, contribuindo para uma navegação mais silenciosa e reduzindo o estresse da tripulação. | |
| Durabilidade | Construção mecânica, sem dependência de sistemas eletrônicos, com possibilidade de manutenção e reparos a bordo utilizando ferramentas básicas, dependendo da natureza da avaria. |
Capítulo 6: O "Calcanhar de Aquiles" e as Falhas Estruturais
Apesar de sua construção geralmente robusta, os sistemas de leme de vento estão expostos a cargas extremas em condições oceânicas severas, o que pode revelar fraquezas críticas em seu projeto e construção. A Golden Globe Race (GGR) de 2018 proporcionou uma demonstração particularmente clara do papel crítico que esses sistemas desempenham na sobrevivência e segurança dos navegadores solitários, assim como das consequências que podem surgir quando um leme de vento falha em águas remotas e exigentes.
- Falhas de "Break-Tube": Alguns sistemas Monitor incorporam tubos de ruptura sacrificiais projetados para falhar sob cargas excessivas, protegendo os componentes mais críticos contra danos. No entanto, durante condições severas no Oceano Austral, relatos de falhas desses tubos levantaram preocupações sobre a possibilidade de o barco ficar sem governo em momentos críticos. Embora o princípio tenha como objetivo proteger o equipamento contra danos catastróficos, uma falha repetida ou prematura pode se transformar em um sério problema operacional quando não é possível realizar um reparo imediato.
- Falhas Estruturais Catastróficas: Várias unidades Beaufort teriam sofrido importantes falhas estruturais durante a corrida de 2018. Esses incidentes destacam a importância da seleção de materiais, dos métodos de construção e do projeto estrutural em componentes submetidos a cargas elevadas e repetidas. Em particular, o uso de componentes fundidos em áreas altamente carregadas exige uma consideração cuidadosa das propriedades do material, da geometria, da resistência à fadiga e da qualidade de fabricação.
- Vários Tipos de Falha: Várias unidades Hydrovane apresentaram diferentes tipos de problemas durante regatas oceânicas e travessias de longa distância. O sistema incorpora fusíveis sacrificiais projetados para proteger o mecanismo contra cargas excessivas, e o fabricante recomenda levar fusíveis de reposição. Embora essa abordagem possa prevenir danos mais graves, uma falha do fusível ainda pode ocorrer precisamente no momento em que o leme de vento é mais necessário. Outros incidentes relatados incluíram danos no conjunto superior do cata-vento causados pela ação das ondas, assim como problemas envolvendo sistemas de montagem e componentes estruturais submetidos a cargas significativas. Esses exemplos ilustram a importância tanto do tamanho e do projeto do cata-vento quanto da resistência e da geometria da estrutura de montagem.
- O Efeito Dominó: Quando um leme de vento falha durante uma travessia oceânica, as consequências podem se estender muito além da falha mecânica inicial. Um navegador solitário pode ser forçado a governar manualmente durante períodos prolongados ou a colocar o barco à capa enquanto tenta realizar reparos. Em condições severas, isso pode levar rapidamente ao esgotamento físico, à redução do estado de alerta e a um aumento significativo do risco de navegação. Uma falha no leme de vento pode, portanto, desencadear uma reação em cadeia na qual a fadiga e a deterioração das condições aumentam progressivamente o perigo tanto para o navegador quanto para a embarcação.
Capítulo 7: O Risco Crítico dos Lemes de Vento com Cata-Ventos de Grande Envergadura
Vulnerabilidade Durante as Escoradas
Os sistemas de leme auxiliar, particularmente o Hydrovane, utilizam cata-ventos de dimensões relativamente grandes, com áreas de até aproximadamente 0,74 m², para capturar ventos aparentes leves e gerar força aerodinâmica suficiente para operar o mecanismo de governo. No entanto, essa grande superfície também pode se transformar em uma importante vulnerabilidade estrutural em condições extremas.
Durante uma escorada, quando um barco é derrubado de lado por uma grande onda e o mastro se aproxima ou alcança a superfície da água, o cata-vento e sua estrutura de suporte podem ser submetidos a cargas excepcionalmente altas. A pá pode ser golpeada diretamente pela água em movimento ou ficar parcialmente submersa. Como a grande superfície atua a uma distância considerável da estrutura de suporte, a alavancagem resultante pode gerar momentos fletores e cargas de torção substanciais, danificando ou deformando potencialmente eixos, rolamentos ou outros componentes internos.
O Caso de Simon Curwen (GGR 2022): Em 27 de janeiro de 2023, perto do Cabo Horn, o iate Clara, de Curwen, sofreu uma escorada. O impacto aparentemente danificou o conjunto do cata-vento Hydrovane, resultando na falha de um componente superior crítico. Sem uma peça de reposição para esse componente específico a bordo, o sistema não pôde ser restaurado à operação. Curwen foi posteriormente forçado a desviar-se para o Chile, encerrando sua participação na corrida e perdendo sua posição na frota.
Capítulo 8: Lições da Golden Globe Race (GGR)
A Golden Globe Race demonstrou que mesmo sistemas de leme de vento bem estabelecidos podem apresentar falhas que não resultam apenas de condições oceânicas extremas, mas também de problemas de instalação, ajuste, manutenção ou operação.
- O Incidente de Damien: Apenas três dias após a largada, um dos parafusos de montagem do Hydrovane de Damien falhou sob carga. A análise posterior sugeriu que o parafuso poderia ter sido apertado em excesso ou não ter sido assentado corretamente contra a superfície de montagem. Na tentativa de evitar que o parafuso se soltasse ou falhasse novamente, uma modificação pode ter aumentado inadvertidamente as tensões aplicadas ao conjunto e contribuído para danos adicionais. O incidente também destacou a importância da relação entre o diâmetro e a rigidez do eixo do leme auxiliar e as cargas que ele deve suportar. Para limitar a deflexão do eixo sob carga, o fabricante introduziu uma bucha intermediária como parte do sistema de suporte. Damien instalou posteriormente um braço de suporte adicional e marcou visualmente as porcas Nyloc para facilitar a detecção de qualquer movimento ou afrouxamento durante as inspeções de rotina.
- Problemas Relacionados ao Operador: Don McIntyre destacou que muitas falhas de sistemas de leme de vento estão, na prática, relacionadas ao operador mais do que a um defeito de projeto inerente. Na edição atual da corrida, vários participantes relataram parafusos ou fixadores soltos. Como um leme de vento é um sistema mecânico em movimento contínuo, exposto a vibrações, cargas de choque e tensões cíclicas repetidas, a inspeção regular dos fixadores e pontos de montagem é essencial. As verificações diárias podem identificar componentes soltos antes que um problema menor se transforme em uma falha mecânica mais grave.
Capítulo 9: Conclusões e Guia de Seleção
A escolha de um leme de vento deve basear-se principalmente no tipo de barco, em seu sistema de governo, no uso previsto e nas prioridades do navegador. Não existe um único sistema que seja ideal para todos os barcos ou para todas as condições de navegação. A escolha mais adequada é aquela que proporciona autoridade de governo suficiente, mantendo-se compatível com a estrutura, o equilíbrio e o uso previsto da embarcação.
- Para barcos leves e pequenos iates de regata oceânica, como o Class 5.80: Um sistema de pêndulo servo leve como o South Atlantic S 301 pode ser uma escolha lógica. Seu peso relativamente baixo e seu desenho compacto o tornam particularmente adequado para barcos leves, nos quais minimizar o peso adicional e as cargas estruturais é especialmente importante.
-
Para barcos leves como o Class 5.80 e projetos similares:
O uso de um sistema de leme auxiliar de grandes dimensões, como o Hydrovane, levanta considerações adicionais sobre peso, cargas estruturais e as consequências de eventos extremos, como as escoradas. No caso da navegadora solitária Jasmine Harrison, foram necessárias reparações e reforços na área de popa de seu iate de compensado de 19 pés após o surgimento de danos estruturais. O incidente levantou questões sobre as cargas impostas ao espelho de popa por um sistema de leme auxiliar, embora a causa exata e a eventual contribuição do sistema devam ser avaliadas caso a caso.
Em barcos muito leves, o peso adicional de um sistema de leme auxiliar de grandes dimensões também pode ser significativo em comparação com o de um sistema de pêndulo servo leve, afetando potencialmente o trim, o equilíbrio e as características gerais de navegação do barco. Outra preocupação é o comportamento de um cata-vento de grandes dimensões e de sua estrutura de suporte durante uma escorada severa, quando a pá pode ficar exposta ao impacto direto da água em movimento. As consequências estruturais de longo prazo dessas cargas, particularmente em barcos leves, são uma consideração importante ao selecionar um leme de vento.
Em última análise, essas são questões que não podem ser respondidas unicamente por afirmações de marketing ou opiniões. A experiência real, o uso prolongado e o desempenho documentado em condições exigentes são formas mais confiáveis de determinar se as vantagens de um sistema específico justificam seu peso adicional e as possíveis cargas estruturais.
- Para barcos de cruzeiro mais pesados, particularmente aqueles com rodas montadas no centro ou sistemas de direção hidráulica: Os sistemas de leme auxiliar, como o Hydrovane, o Windpilot Pacific Plus e os South Atlantic S 500 ou South Atlantic S 600, podem proporcionar a vantagem adicional de uma superfície de governo independente que também pode servir como leme de emergência. Essa configuração oferece uma valiosa redundância, particularmente em longas travessias oceânicas, nas quais danos ao sistema de governo primário poderiam, de outra forma, deixar a embarcação sem controle direcional efetivo.
Independentemente do modelo selecionado, um leme de vento não deve ser considerado um mero acessório. Em um veleiro oceânico, pode ser um sistema essencial de segurança e navegação, reduzindo a fadiga e proporcionando manutenção confiável do rumo durante longos períodos. Como concluiu um navegador após perder seu leme principal no Atlântico: "Sem o leme de vento, hoje não teria barco. Assim tão simples."
