Kompleksowa analiza systemów samosterujących: autopiloty elektroniczne a samostery wiatrowe

Wybór układu sterowania jest jedną z najważniejszych decyzji dla żeglarza długodystansowego. Niniejszy raport szczegółowo przedstawia zalety i wady autopilotów elektronicznych w porównaniu z mechanicznymi systemami samosterującymi na wiatr, analizując ich zasady działania oraz kluczowe znaczenie dla niezawodności na pełnym morzu.

1. Elektroniczne autopiloty: ograniczenia energetyczne

Główną słabością autopilota elektronicznego jest zależność od pojemności banku akumulatorów jednostki oraz możliwości wytwarzania energii. W żegludze pełnomorskiej poleganie na zapasie energii elektrycznej jest ciągłe; jeśli akumulatory się rozładują lub silnika nie da się uruchomić, układ sterowania staje się niesprawny.

• Autopiloty rumpowe / kokpitowe: Podłączane bezpośrednio do rumpla lub koła sterowego. Choć posiadają wewnętrzne lub zewnętrzne kompasy, ich moment obrotowy i wydajność są ograniczone. Zaprojektowano je z myślą o niskim zużyciu energii, co skutkuje wolniejszym czasem reakcji i prędkością działania.
• Autopiloty podpokładowe: Montowane bezpośrednio na kwadrancie steru, zaprojektowane do większych obciążeń, ale pobierające znaczne ilości energii. Choć godzinowe zużycie może wydawać się możliwe do opanowania, skumulowane zużycie podczas 24-godzinnego przelotu wymaga rygorystycznej analizy bilansu energetycznego.
• Ograniczenia eksploatacyjne: Autopiloty elektroniczne często mają trudności na wzburzonym morzu, ponieważ nie potrafią dynamicznie dostosowywać się do gwałtownych zmian pogody. Sygnały kompasu magnetycznego (nawet stabilizowane przez kompas żyroskopowy) są często niewystarczające, aby poradzić sobie z dużą bezwładnością falującego morza. W związku z tym, ze względu na oszczędność energii, systemy te często pracują w trybie „przerw w sterowaniu”, przez co jednostka przez znaczną część godziny pozostaje faktycznie bez sterowania.

2. Samoster wiatrowy: rozwiązanie mechaniczne

Dla żeglarzy pełnomorskich samoster wiatrowy jest podstawowym elementem wyposażenia, równie niezbędnym jak mapy morskie i kompas. Różne architektury mechaniczne umożliwiają autonomiczne utrzymywanie kursu bez potrzeby korzystania z energii elektrycznej.

• Systemy bezpośrednie (płetwa–ster): Niektóre systemy łączą płetwę wiatrową bezpośrednio ze sterem głównym za pomocą linek. Rozwiązania te są często niewystarczające, ponieważ sama płetwa rzadko wytwarza dość siły, aby pokonać opór steru i tarcie układu.

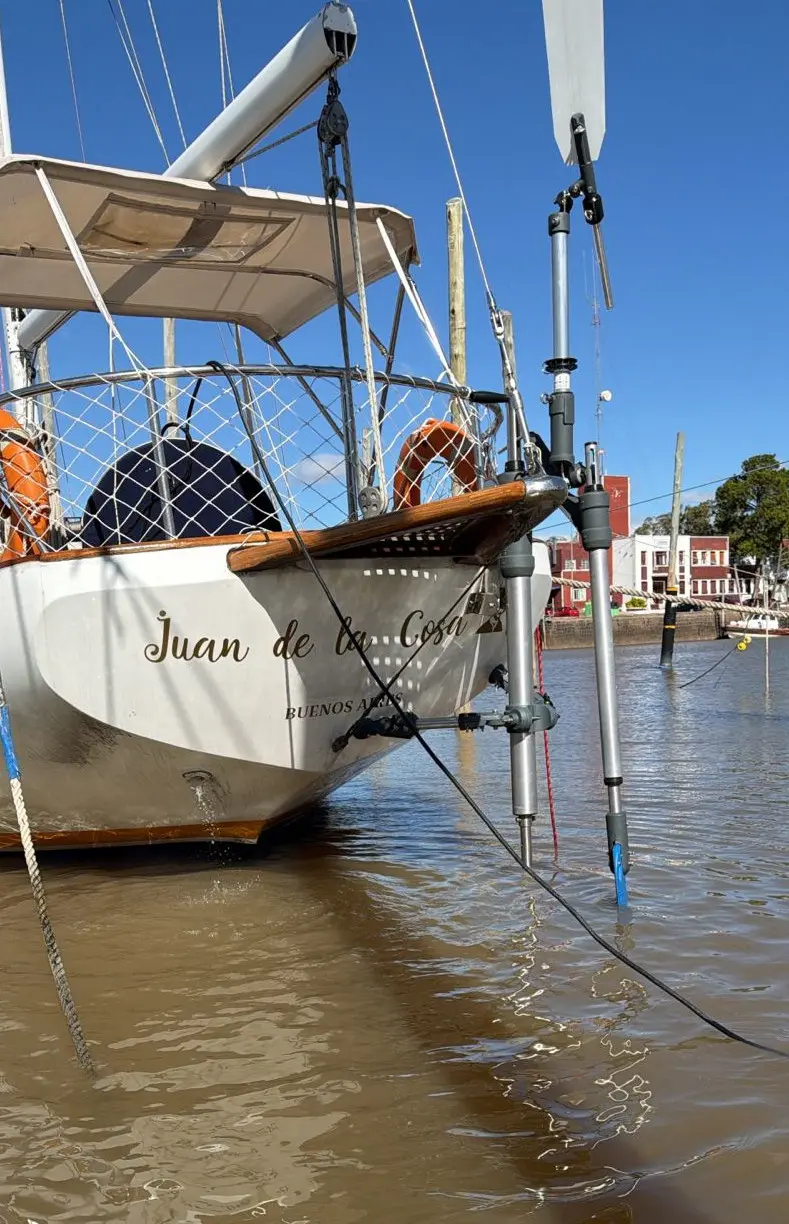

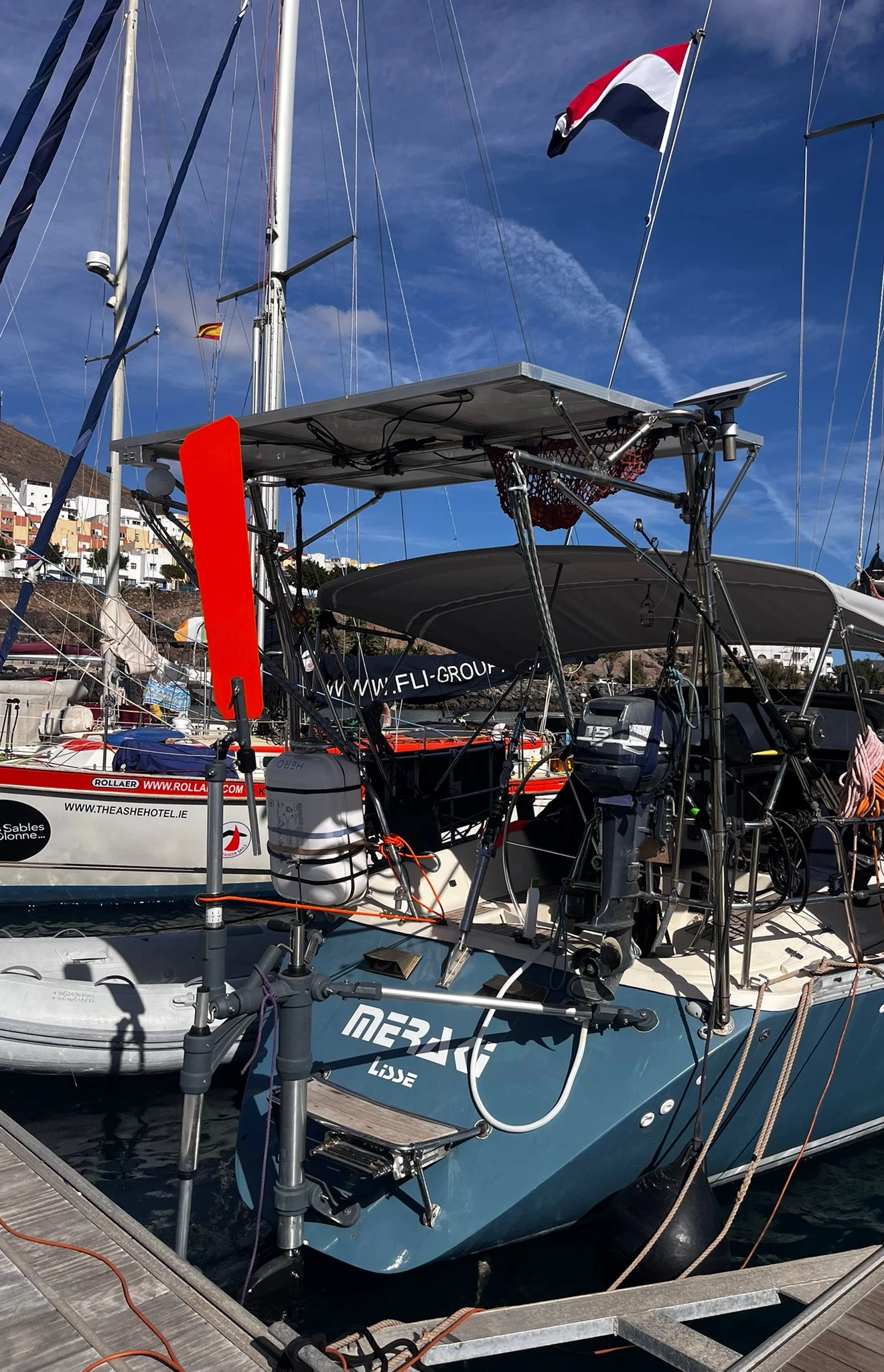

• Systemy ze sterem pomocniczym: Płetwa przekazuje impuls sterujący do dedykowanego drugiego steru. Główny ster jednostki służy do wytrymowania równowagi jednostki, a następnie jest blokowany w linii środkowej. Te niezależne systemy są bardzo wytrzymałe i pełnią jednocześnie funkcję sterów awaryjnych.

3. Systemy wykorzystujące energię serwo: mechaniczne wzmocnienie sygnału

Najskuteczniejszym rozwiązaniem problemu ograniczonej energii płetwy wiatrowej jest zastosowanie energii serwo, która wzmacnia sygnał płetwy, wykorzystując przepływ wody generowany przez ruch kadłuba.

• Systemy serwopendulumowe: Wał wahadła odchyla się bocznie w zależności od sygnału płetwy. Ruch boczny generuje ogromną siłę, wystarczającą do bezpiecznego sterowania jednostkami o wyporności do 30 ton. Przenoszenie napędu za pomocą rumpla uznaje się za idealne, natomiast koła sterowe mogą wprowadzać tarcie.
• Systemy z klapką trymującą: Mała klapka Flettnera lub klapka trymująca jest montowana na krawędzi spływu steru. Choć funkcjonalna, wymaga znacznego wysiłku ze strony płetwy i często jest stosowana jako rozwiązanie dla większych jednostek lub specyficznych konfiguracji sterowania hydraulicznego.

4. Techniczna integracja systemów serwopendulumowych ze sterowaniem hydraulicznym

Integracja układu sterowania wiatrem (serwopendulumowego) z jachtem ze sterowaniem hydraulicznym stanowi szczególne wyzwanie: nieodwracalność układu hydraulicznego. Ponieważ cylinder hydrauliczny blokuje ster w miejscu, samoster wiatrowy nie może „obrócić” koła sterowego, aby wprowadzać korekty.

• Bezpośrednie podłączenie do trzpienia steru: Jest to najskuteczniejsza instalacja. Drugi kwadrant lub ramię rumpla montowany jest bezpośrednio na trzpieniu steru, pod siłownikiem hydraulicznym. Pozwala to samosterowi wiatrowemu działać mechanicznie na ster bez przeszkód ze strony oporu płynu hydraulicznego.
• Obejście pompy: Polega na zainstalowaniu zaworu obejściowego w obwodzie hydraulicznym. Po otwarciu tego zaworu opór hydrauliczny zostaje wyeliminowany, co umożliwia samosterowi wiatrowemu swobodne poruszanie sterem. Wadą jest to, że po odłączeniu samostera wiatrowego ster pozostaje „luźny”.
• System ze sterem pomocniczym: Zamiast prób poruszania sterem głównym, na pawęży montowany jest niezależny układ sterowania. Jest to najczystsze i najbardziej rekomendowane rozwiązanie dla jachtów ze złożonymi układami hydraulicznymi, ponieważ zapewnia pełną redundancję.

5. Klucz do sukcesu: trym i wyważenie jednostki

Wydajność każdego systemu samosterującego – elektronicznego czy mechanicznego – jest całkowicie zależna od wyważenia jednostki.

• Sztuka trymowania: Jacht żaglowy musi być wytrymowany tak, aby miał naturalną tendencję do samodzielnego powracania do zadanego kursu.
• Krzywa uczenia się: Płetwa wiatrowa działa jak „nauczyciel żeglarstwa”, pokazując nawigatorowi, jak prawidłowo regulować trym żagli. Jeśli płetwa pracuje pod stałym dużym obciążeniem, żagle są źle wyważone.

6. Podsumowanie porównania technicznego

7. Rekomendacja końcowa: hybrydowe rozwiązanie sterowania

Najbardziej kompleksowe podejście do nawigacji pełnomorskiej często opisywane jest jako połączenie energooszczędnego autopilota elektronicznego z mechanicznym samosterem wiatrowym. Logika jest taka, że autopilot elektroniczny zapewnia odniesienie kursowe w spokojnych warunkach, podczas gdy samoster wiatrowy przejmuje obciążenie przy stałym wietrze.

Jednak z czysto eksploatacyjnego punktu widzenia do rekomendacji tej należy podchodzić ostrożnie. Jeśli jacht żaglowy jest prawidłowo wytrymowany i wyważony, jego naturalną tendencją powinno być samodzielne utrzymywanie kursu, co czyni stałą pomoc autopilota zbędną. Co więcej, w warunkach bardzo słabego wiatru, w których samoster wiatrowy nie jest w stanie wytworzyć wystarczającej siły, standardową praktyką jest uruchomienie silnika. W takich okolicznościach zużycie energii przez autopilota staje się nieistotne dzięki alternatorowi silnika, co sprawia, że złożoność układu hybrydowego często okazuje się zbędna. Ostatecznie priorytetem zawsze powinien być wydajny trym żagli i mechaniczna samowystarczalność.

Jeśli potrzebują Państwo dodatkowych informacji, prosimy o przesłanie wiadomości e-mail z pytaniami.
